鍛造の用途

鍛造品は、優れた強度と靱性を有することから、
自動車・航空機等、安全を支える重要部品にも多数採用されています。

鍛造部品は、その高強度・高靱性であるメリットを活かし、家庭用から各種産業用機器、そして自動車・航空機等の安全を支える重要部品まで、あらゆる分野に採用されています。

家庭用・産業用、あらゆる分野で活躍する鍛造部品

発電所で使われる巨大シャフト(動力伝達用回転軸)等は、大きいものでは長さ数メートル・質量100トン~数100トンに及びます。これらの成形は、1200~1250℃に加熱された鋼に、平面・V字・U字等のシンプルな形状をした巨大な工具を使用して自由鍛造(※用語解説参照)を行います。
また、アルミニウムに、銅・マグネシウムを加えたジュラルミンや、亜鉛・銅・マグネシウムを加えた超々ジュラルミン等、自動車・航空機用の大型部品等も鍛造によって作られています。例えば、自動車エンジンのクランクシャフトは高炭素鋼への熱間鍛造で仕上げられ、また、動力を伝えるドリブンギア等の歯車は冷間鍛造によって加工されています。

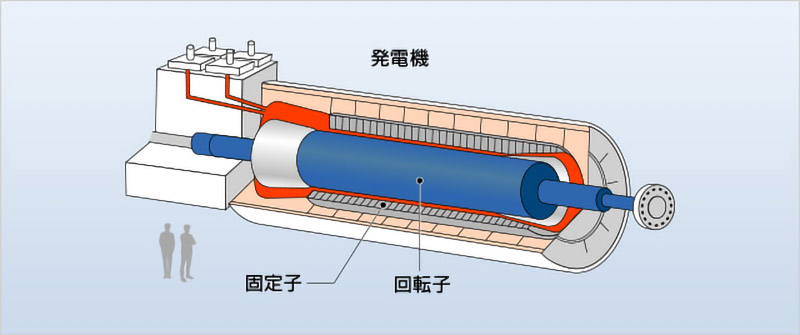

■(例1)発電所タービン発電機の巨大シャフト

(例1)発電所タービン発電機の巨大シャフト

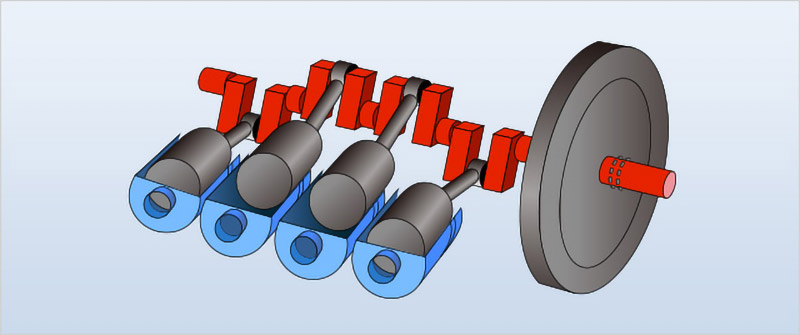

■(例2)自動車エンジンのクランクシャフト

(例2)自動車エンジンのクランクシャフト

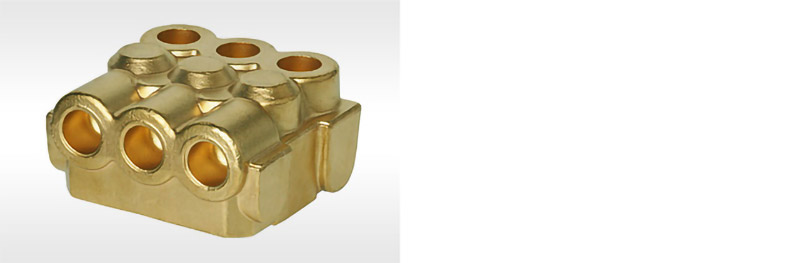

■(例3)高圧ポンプ部品

(例3)高圧ポンプ部品

鍛造部品が用いられる主な分野

このように、鍛造部品は、高強度を求められる機器に使用されており、電設機器や真空機器、半導体製造装置等、家庭用から産業用まで、あらゆる分野にわたっています。

分野 用途
産業用機械器具 電設機器、スチームトラップ、高圧ポンプ機器、電磁弁、レーザー機器、ロボット機器、業務用室外機器、事務機器、半導体製造装置、油圧シリンダー、食品機器、変圧機器、圧着端子、接続端子、電熱機器、医療機器、金型材料、シャープレート、圧延ロール、カップリング、水車軸、ベアリングレース、フック、コンベアチェーン、フランジ、バルブ
家庭用機械器具 ガス給湯器、浴室ミスト
土木建設機械 削岩機部品、コンロッド、クランク軸、ギヤ類、ベアリングレース、キャタピラーリンク、ローラ
農機具・漁具 耕うん機の爪、コンロッド、クランク軸、ギヤ類、ベアリングレース
工具 のこぎり、かんな、のみ、包丁、レンチ、スパナ、パイプレンチ、ペンチ
自動車 コンロッド、クランク軸、ロッカーアーム、ギヤ類、等速ジョイント、クラッチハブ、ナックル、リヤーアスクル、フロントアスクル、ベアリングレース、タイヤホイール
鉄道 主軸、歯車、レバー類、タイプレート、クロス、コンロッド、クランク軸
船舶 コンロッド、クランク軸、ギヤ類、ベアリングレース、フック、フランジ
航空機 ジェットエンジンのブレード
発電所 タービンローターシャフトおよびブレード、原子炉用ノズル

用語解説

「自由鍛造」 一対のシンプルな形状の工具で材料をつぶしながら加工する鍛造法。材料の高さを縮める据込みや、材料を引き伸ばす展伸などの種類がある。
